插图在科技论文中是重要的组成部分，能弥补文字不能表达之意，且能将信息清晰明了的表达出来。插图种类繁多，且涉及数值的选择、颜色的搭配、曲线的数量等方面，作者错选或误选图表种类将呈现完全不同的效果。因此，作者应根据实验数据拟合出的线条图体现数据之间隐含的规律，应根据文章的表述要求决定图的类型、曲线数量、线型、标值范围、标值间距等。

        1、线条过多

        过多的线条容易造成视觉混乱，无法将科研信息传递。例如下图是作者意图展示 7 种不同次生灾害的情感值曲线，之后重点对“停电”和“房屋倒塌”的情绪曲线进行比较分析，但图线过于繁多，让人眼花缭乱，反而失去了重点。

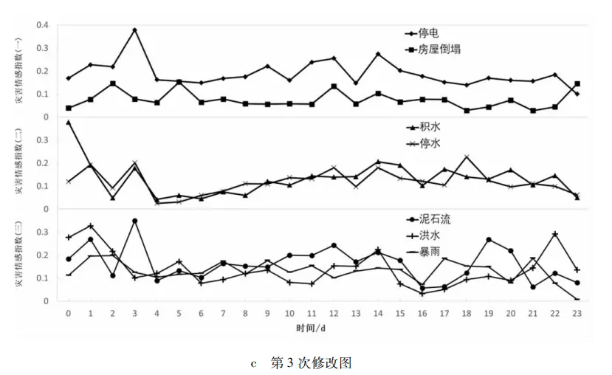

        因此针对线条较多的情况，宜采用曲线叠置的处理方法，即共用一个横坐标，分立若干个纵坐标，把几组曲线叠置起来。

        2、图表重点不突出

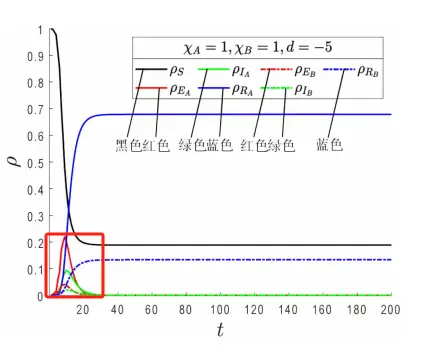

        在科技论文中，如果原图坐标轴刻度范围内无法清楚显示数据处理结果间的差异，可另作一图采用局部放大的坐标轴刻度，来显示数据处理结果间的差异。例如，此图作者是想重点突出图中划红线部分，但读者很难第一时间获取。

        因此，作者可以将红线部分另做一图，效果更加明显，这样做虽然增加了版面，但传达的信息更加清晰有价值。
